SOLUTION

SCROLL DOWN

수중 환경 제어의 혁신,
친환경 스마트 기포장막 시스템

해저에 설치된 기포호스로 압축공기를 방출하여
수중에서 연속적인 기포장막(Air Bubble Curtain)을 형성합니다.

기포호스에서 뿜어져 나오는 기포는 주변의 물도 함께 끌어올려
연속적이고 강력한 수직 물기둥을 형성하며,
수중에서 비물리적 친환경 차단막 역할을 수행합니다.

이러한 메커니즘을 통해 부유 쓰레기 차단, 부유사 확산 방지, 수중 소음 저감,
유류 유출 방지 등 다양한 해양 · 해상 분야에 폭넓게 적용할 수 있습니다.

아크스미스는 현장 조건과 프로젝트 목적을 종합적으로 분석하여 시스템 설계부터
장비 구성, 설치 및 유지관리까지 전 과정에 걸쳐 최적의 솔루션을 제공합니다.

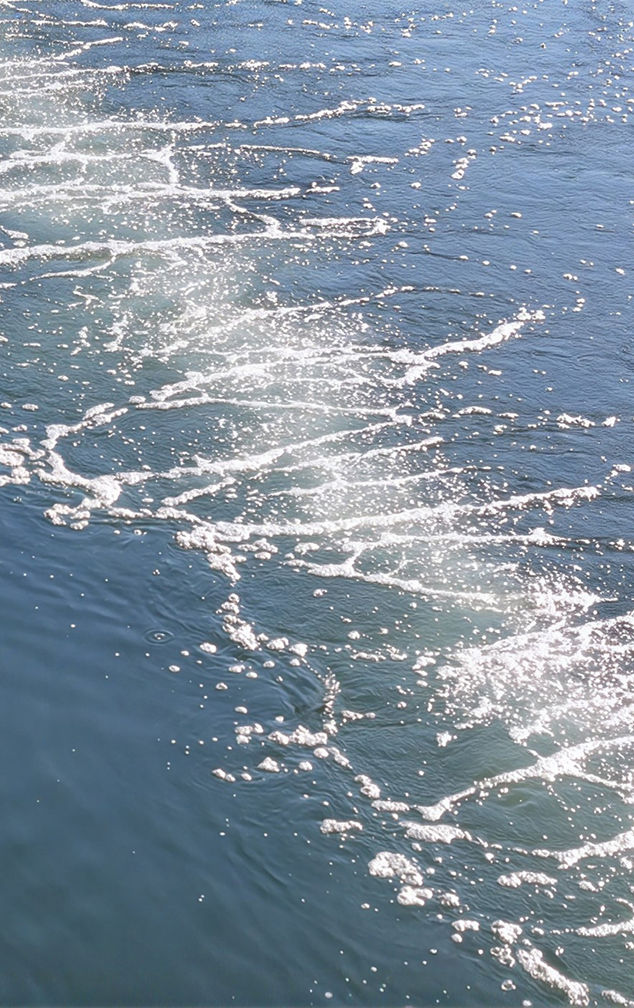

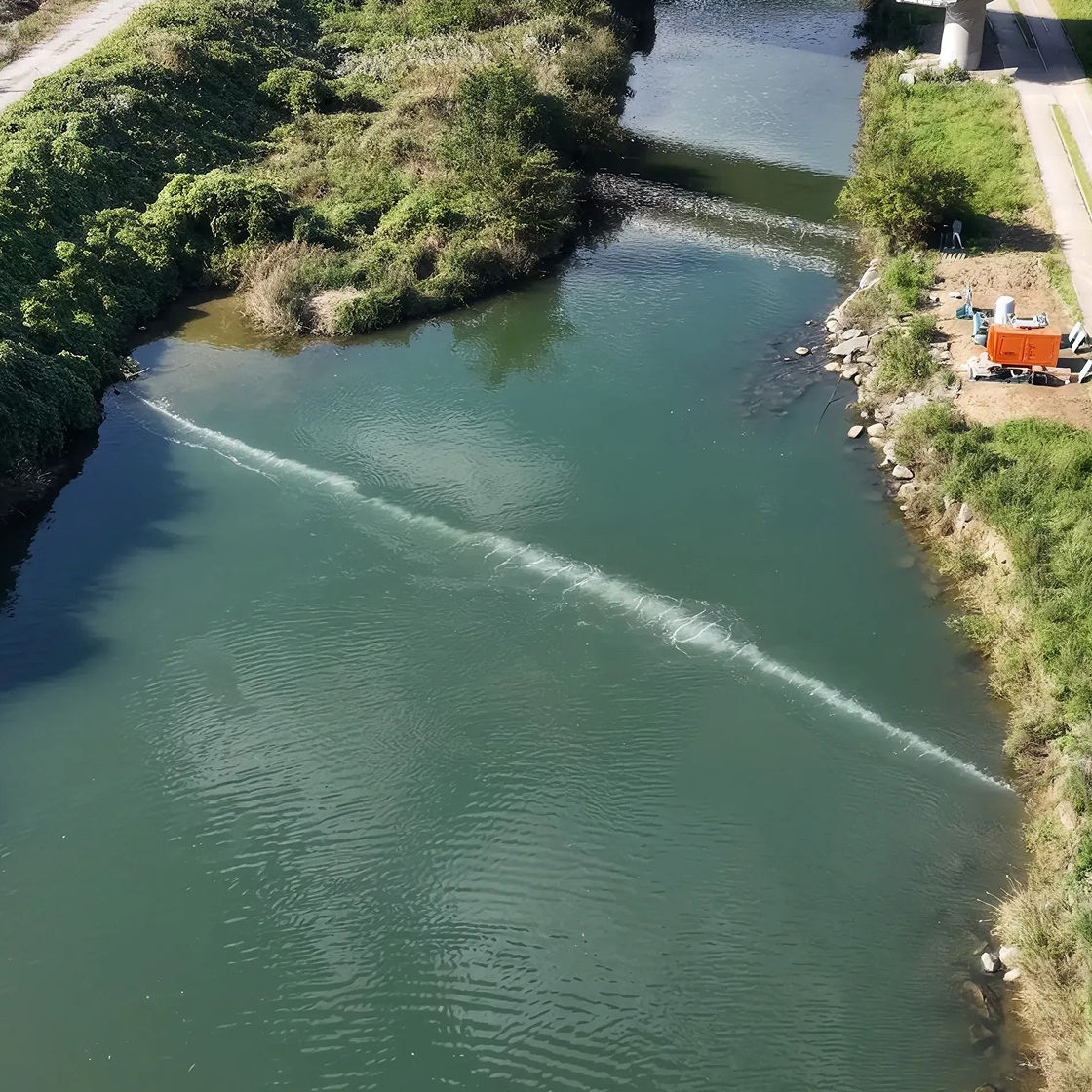

하천에 설치되어 가동 중인 기포장막 항공 사진 수면으로 솟아오르는 기포장막

SYSTEM PRINCIPLE

기포장막의 3단계 유동 메커니즘

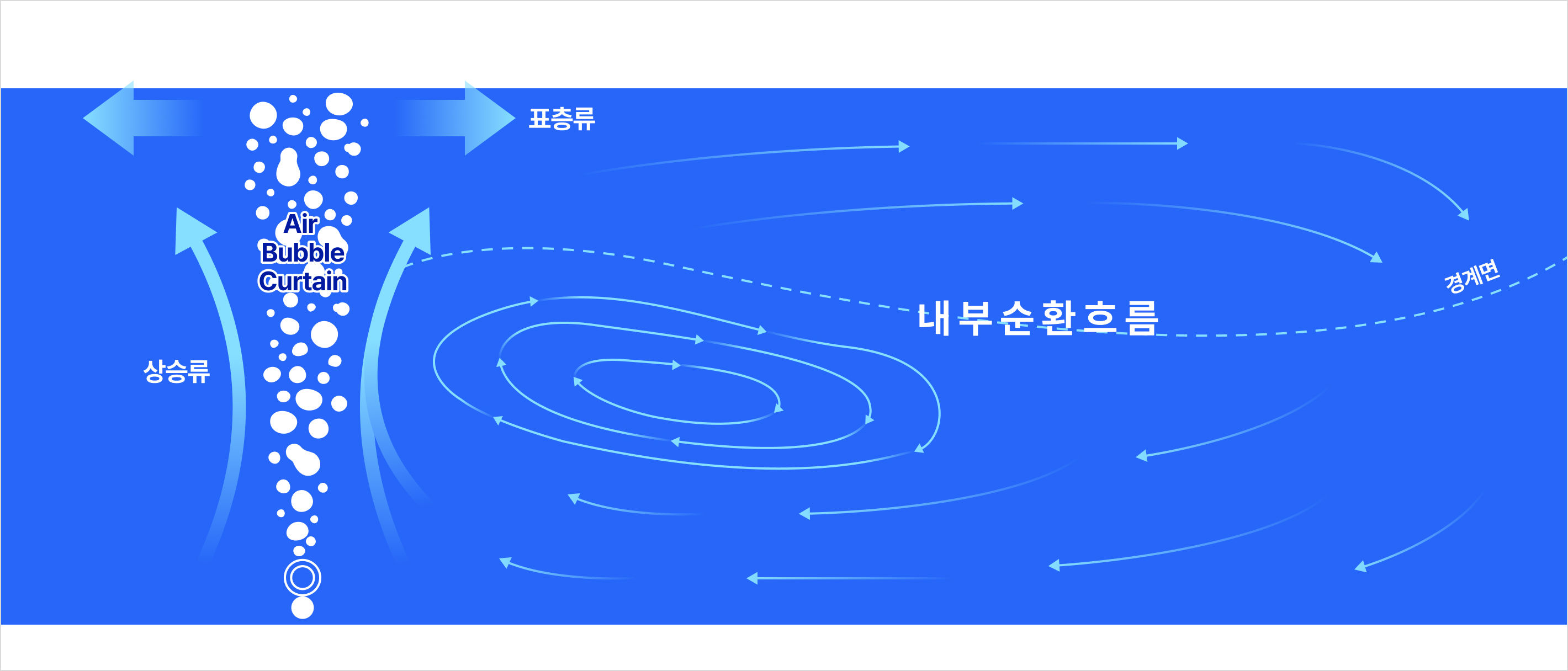

기포장막의 3단계 유동 메커니즘 도식 — 상승류, 표층류, 내부 순환 흐름과 경계면
  1. STEP 01

    수직 상승류 형성

    Air Entrainment

    수중 기포호스에서 뿜어져 나온 기포가
    수면으로 솟구치며 주변의 물을 함께 끌어올려
    강력한 수직 흐름(상승류)의 물기둥을 만듭니다.

  2. STEP 02

    양방향 표층류 전개

    Surface Current

    수면에 도달한 물기둥이 수면과 부딪히며
    양옆으로 강하게 밀려나가는
    양방향 수면 흐름(표층류)으로 전환됩니다.

  3. STEP 03

    내부 순환 흐름 및 기포장막 형성

    Air Bubble Curtain

    상승류와 표층류가 내부 순환 흐름을 만들어,
    별도의 물리적 차단막 없이 물과 공기의 유동만으로
    강력한 수중 기포장막을 형성합니다.

SYSTEM CONFIGURATION

시스템 구성

현장에 최적화된 기포장막 시스템을 구축하기 위해 기포호스와 공기압축기를 중심으로 시스템을 구성합니다.

  • 기포호스

    일정한 간격으로 미세하게 천공이 된
    특수 호스로 해저에 설치되어 압축공기를
    수중으로 배출하여 끊김 없는
    수중 기포장막을 형성합니다.

  • 공기압축기

    기포장막 형성에 필요한
    압축공기를 안정적으로 공급합니다.
    현장 규모와 요구 성능에 따라
    적정 용량과 사양을 선정합니다.

MAIN FEATURES

주요 특징

  • 친환경 및 선박 통항 보장

    압축공기만을 이용한 친환경 기술로, 가동 중에도
    선박과 해양 생물의 자유로운 이동을 완벽히 보장합니다.

  • 수중 용존산소(DO) 공급 및 수질 개선

    연속적인 공기 분사로 수중 산소 농도를 높여
    수질 오염을 개선시킵니다.

  • 단일 설비 기반의 다목적 복합 제어

    부유 쓰레기 차단, 부유사 확산 방지, 수중 소음 저감 등
    다양한 해양 이슈를 하나의 시스템으로 대응이 가능합니다.

  • 스마트 원격 제어 및 총 운용비용(LCC) 절감

    현장 환경에 따른 실시간 원격 제어로 운용 편의성을 높이며,
    기존 방식 대비 파손 · 유실 · 공기 지연 등의 리스크가 적어
    전체 생애주기비용(LCC)을 대폭 절감합니다.

ENGINEERING PROCESS

현장 조건을 고려한
맞춤형 시스템 설계

아크스미스는 수심, 조류, 선박 통항 등 다양한 해양 환경 변수를 정밀하게 분석하여,
어떠한 조건에서도 프로젝트별 요구사항을 완벽히 충족하는 맞춤형 솔루션을 설계합니다.

  • 공기량 및 공기 흐름 계산

    수심과 설치 범위, 목표 성능을 고려하여
    필요한 공기량과 공급 조건을 산정합니다.

  • 프로젝트별 시스템 구성

    현장의 목적과 조건에 따라
    주요 장비의 사양과 구성을 결정합니다.

  • 설계 및 설치

    해저 지형과 작업 환경을 고려하여 시스템 설치 위치,
    배치 방식 등을 최적화 설계하여 현장 설치합니다.

APPLICATION

활용분야

  • 부유 쓰레기 차단·수거

    기포장막 시스템은 해양 부유 쓰레기를
    하천에서 선제 차단하고,
    지정 구역으로 정밀 유도·포집하는
    스마트 물환경 관리 솔루션입니다.

    VIEW MORE — 부유 쓰레기 차단·수거

  • 부유사 확산 방지

    기포장막 시스템은 강력한 상승류와
    양방향 표층류를 형성하여
    수중 부유사의 확산을 방지하는
    비물리적 차단 솔루션입니다.

    VIEW MORE — 부유사 확산 방지

  • 수중 소음 저감

    순수 공기 기포의 음향 임피던스 차이로
    수중 공사 소음을 줄여,
    해양 생태계를 보호하는
    친환경 솔루션입니다.

    VIEW MORE — 수중 소음 저감

  • 유류 유출 방지

    기포장막 시스템이 형성하는
    강력한 양방향 표층류로 인해
    유류의 확산 경로를 차단하는
    긴급 재난 방제 솔루션입니다.

    VIEW MORE — 유류 유출 방지

깨끗한 환경,
지속 가능한 미래를 향한 첫걸음입니다.
